文昌湖梁場深化崗位創新（二）
來源：第五工程公司 作者：高希峰
發布時間：2021-11-04
為保證橋面鋪裝砼施工質量，增強預制場箱梁與現澆橋面鋪裝砼的拉結力，使二者共同受力，延長橋跨結構的使用壽命，圖紙?jiān)O(shè)計了預制箱梁頂板鋼筋預留［形N20鋼筋，與橋面板橫向鋼筋對應綁扎，縱橋向每間隔50cm布置一組，一共5組，一片30米箱梁頂板要布置300根，全部點焊連接。
按照?qǐng)D紙?jiān)O(shè)計，該鋼筋縱向間距50cm，橫向隨頂板橫筋布置，每根橫筋布置5根。初期施工時，加工了頂板筋臺架，頂板筋在臺架上全部綁扎完成，工人在成型的鋼筋頂部利用兩側臺架搭設工作平臺，蹲在平臺上后退著逐個焊接拉結筋。縱向通過拉線，橫向通過尺量定位，功效慢，干擾多，勞動強度大，定位不準確，線形不順直，外觀質量較差。
我部技術人員通過不斷摸索和改進，研制了頂板拉結筋定位臺架，結合整體頂板臺架標注定位使用，有效解決了預留拉結筋定位不準確的問題。成型外觀線形直順，間距均勻。

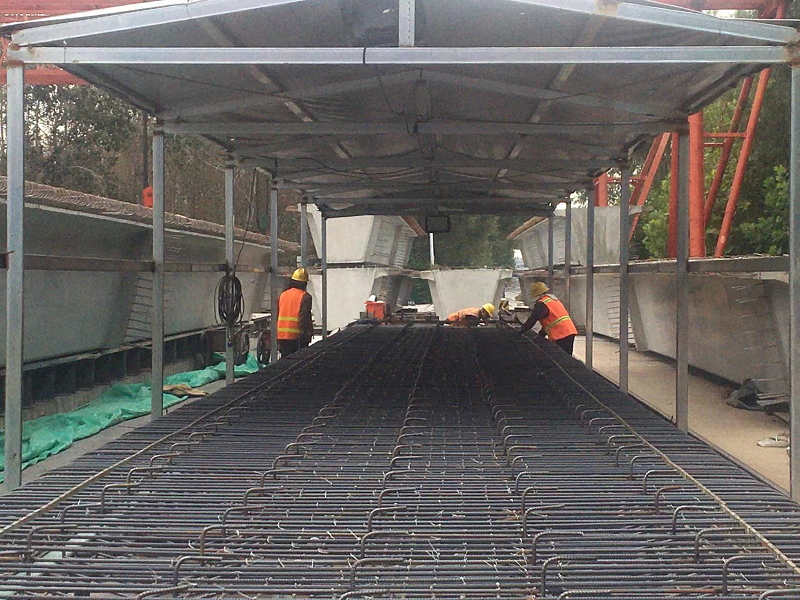

定位臺架使用效果較好
按照?qǐng)D紙?jiān)O(shè)計，該鋼筋縱向間距50cm，橫向隨頂板橫筋布置，每根橫筋布置5根。初期施工時，加工了頂板筋臺架，頂板筋在臺架上全部綁扎完成，工人在成型的鋼筋頂部利用兩側臺架搭設工作平臺，蹲在平臺上后退著逐個焊接拉結筋。縱向通過拉線，橫向通過尺量定位，功效慢，干擾多，勞動強度大，定位不準確，線形不順直，外觀質量較差。
我部技術人員通過不斷摸索和改進，研制了頂板拉結筋定位臺架，結合整體頂板臺架標注定位使用，有效解決了預留拉結筋定位不準確的問題。成型外觀線形直順，間距均勻。
定位臺架使用效果較好
